ハイブリッドステッピングモーター
Created with Pixso.

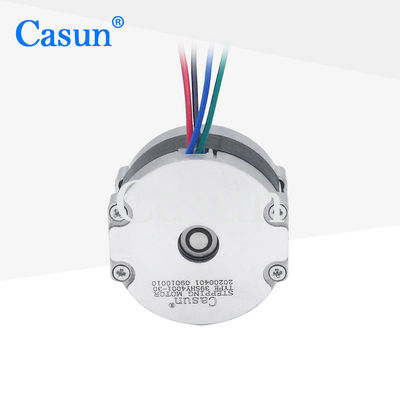

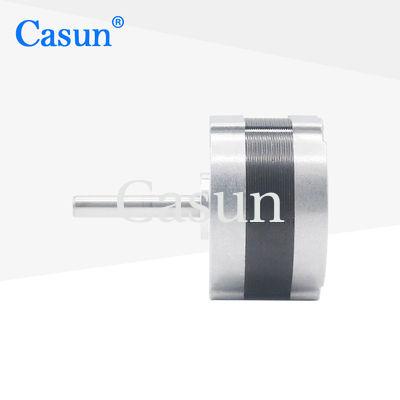

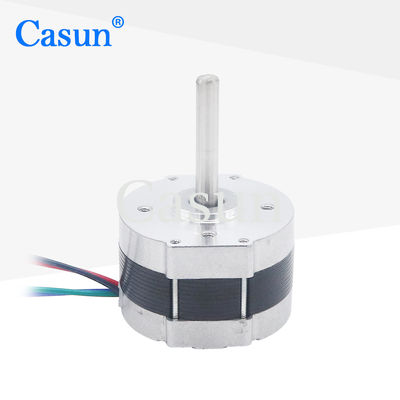

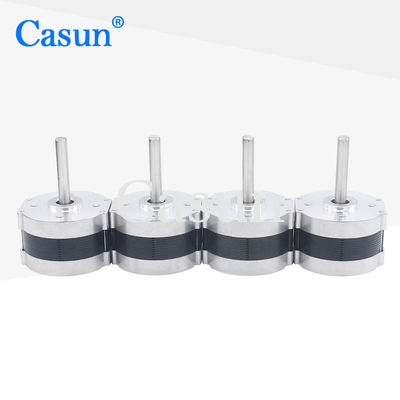

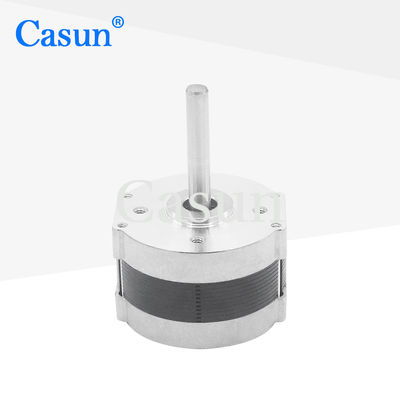

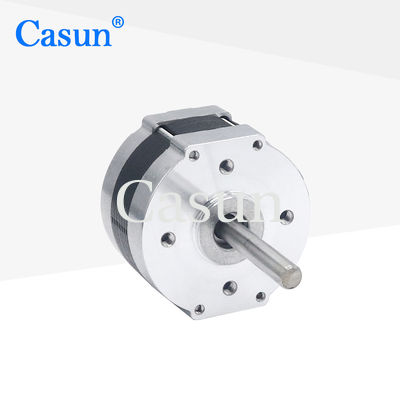

39x39mm 0.12N.M Four Wire Stepper Motor Two Phase NEMA 16 CE RoHS

39x39mm 0.12N.M Four Wire Stepper Motor Two Phase NEMA 16 CE RoHS

ブランド名: Casun
モデル番号: 39SHY4001-30
MOQ: 1pc
価格: $4.14-$6.98
支払条件: D/A、T/T、L/C、D/P
供給能力: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
ステップ天使:
1.8°
保持トルク:
120mN.m
現在:
0.4A
モーターの長さ:
25mm
シャフト:
円形シャフト30mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

39x39mm Stepper Motor Two Phase

,

39mm Four Wire Stepper Motor

,

0.12N.M Four Wire Stepper Motor

製品の説明

39mmのステッピング モーターは他のより大きいステッピング モーターと比較されるある独特な利点があるより小さいタイプのステッピング モーターである

ローパワー方法ではたらいて、それはよりエネルギー効率が良く、エネルギー効率が良い。





特徴:

  • 利用できる両極か単極版

  • あらゆるステッピング モーター モデルにいろいろな状態で使用がある。

  • シングルまたはダブル シャフト版で利用できる

  • セリウムおよびRoHSは承認した

  • 48時間以内に、私達のエンジニアの1つは最もよい選択との連絡する。





モーター指定



ステップ天使

1.8 °

Framのサイズ

39のmm

段階の数

2フェーズ

評価される流れ

0.4 A

トルクの保持

120 mN.m

抵抗

23.3オーム

インダクタンス

19.8のmH

回転子の慣性

20 g cm ²

モーター重量

0.17 kg

鉛の数

4

関係

両極

出現



39x39mm 0.12N.M Four Wire Stepper Motor Two Phase NEMA 16 CE RoHS 0

次元



39x39mm 0.12N.M Four Wire Stepper Motor Two Phase NEMA 16 CE RoHS 1






作動の指定





ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC









トルクのカーブ











サブモデル



モデル トルクの保持 ステップ角度 モーター長さ タイプのシャフト 評価される流れ
39SHD0001-20 100mN.m 1.8° 20mm 円形シャフト
20mm
0.48A
39SHD0504-20 100mN.m 1.8° 22mm 円形シャフト
20mm
0.4A
39SHD0611-20 200mN.m 1.8° 25mm 円形シャフト
20mm
0.4A
39SHD0302-20 220mN.m 1.8° 34mm 円形シャフト
20mm
0.4A
39SHD0401-24 220mN.m 1.8° 38mm 円形シャフト
24mm
0.4A
39SHD0801-24B 220mN.m 1.8° 48mm Dシャフト
24mm
0.4A





ダウンロード







私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:

エンコーダー

ブレーキ

変速機

シャフト

39x39mm 0.12N.M Four Wire Stepper Motor Two Phase NEMA 16 CE RoHS 2 39x39mm 0.12N.M Four Wire Stepper Motor Two Phase NEMA 16 CE RoHS 3 39x39mm 0.12N.M Four Wire Stepper Motor Two Phase NEMA 16 CE RoHS 4 39x39mm 0.12N.M Four Wire Stepper Motor Two Phase NEMA 16 CE RoHS 5



次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
