起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROHS,ISO |
モデル番号 | 39SHD4302-22 |
39mmのステッピング モーターにそれをある特定の負荷に耐えることを要求する適用のために適したようにするより高いトルクおよびより強いトルクの安定性がある。
満足の普遍的なアプリケ−ション使用要件、それは両方の慣習的な、ローパワー適用および高い発電の適用に使用することができる。
特徴:
ステップ天使 |
1.8 ° |
Framのサイズ |
39のmm |
段階の数 |
2フェーズ |
評価される流れ |
0.4 A |
トルクの保持 |
220 mN.m |
抵抗 |
35オーム |
インダクタンス |
45 mH |
回転子の慣性 |
20 g cm ² |
モーター重量 |
0.18 kg |
鉛の数 |
4 |
関係 |
両極 |

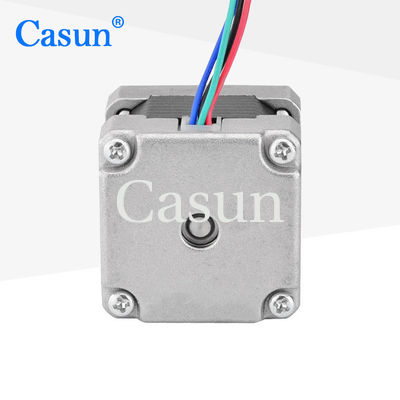

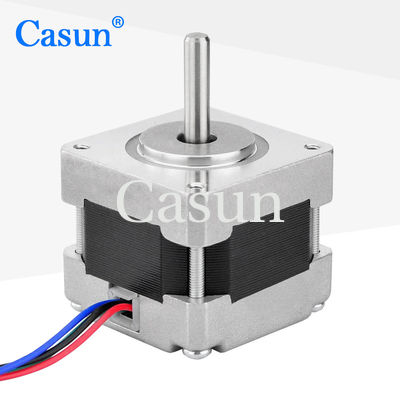

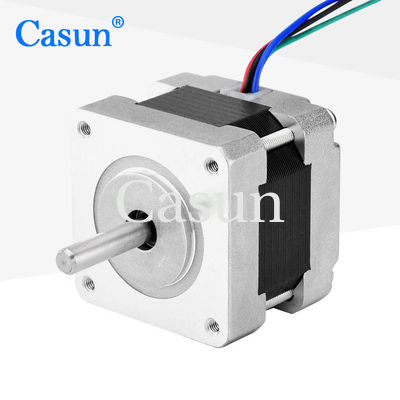

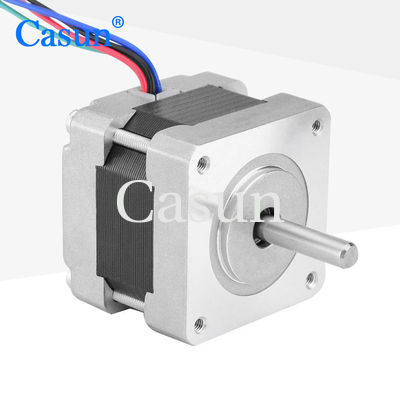

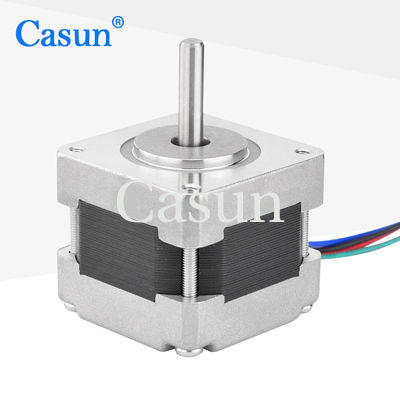

出現
作動の指定
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲(%):85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
モデル | トルクの保持 | ステップ角度 | モーター長さ | タイプのシャフト | 評価される流れ |
39SHD0001-20 | 100mN.m | 1.8° | 20mm | 円形シャフト 20mm |
0.48A |
39SHD0504-20 | 100mN.m | 1.8° | 22mm | 円形シャフト 20mm |
0.4A |
39SHD0611-20 | 200mN.m | 1.8° | 25mm | 円形シャフト 20mm |
0.4A |
39SHD0302-20 | 220mN.m | 1.8° | 34mm | 円形シャフト 20mm |
0.4A |
39SHD0401-24 | 220mN.m | 1.8° | 38mm | 円形シャフト 24mm |
0.4A |
39SHD0801-24B | 220mN.m | 1.8° | 48mm | Dシャフト 24mm |
0.4A |
