ハイブリッドステッピングモーター
Created with Pixso.

100mN.M 3Dプリンター ステッピング モーター12.6V NEMA16の4フェーズのステッピング モーター

100mN.M 3Dプリンター ステッピング モーター12.6V NEMA16の4フェーズのステッピング モーター

ブランド名: Casun
モデル番号: 39SHD0515-20
MOQ: 1pc
価格: $4.14-$6.98
支払条件: D/A、T/T、L/C、D/P
供給能力: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
ステップ天使:
1.8°
保持トルク:
100mN.m
現在:
0.28A
モーターの長さ:
22mm
シャフト:
円形シャフト20mmの長さ
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

100mN.M 3Dプリンター ステッピング モーター

,

3Dプリンター ステッピング モーター12.6V

,

NEMA16 4フェーズのステッピング モーター

製品の説明

39mmのステッピング モーターの制御アプローチは同様に比較的簡単で、ただモーターにパルス信号を送ることを含む。

この技術は使用しやすく学び適度にやすい。

長い耐用年数および信頼できる操作は長期信頼性を提供する。



特徴:

  • 中国および800人以上の顧客の12年の歴史によって役立った

  • 専門のdrivetrainの解決の専門家

  • シングルまたはダブル シャフトとの変化で利用できる

  • セリウムおよびRoHSは承認した

  • 私達は個性化されたサービスおよび歓迎された契約製造業を提供する





モーター指定



ステップ天使

1.8 °

Framのサイズ

39のmm

段階の数

4段階

評価される流れ

0.28 A

トルクの保持

100 mN.m

抵抗

45オーム

インダクタンス

20 mH

回転子の慣性

15 g cm ²

モーター重量

0.17 kg

鉛の数

4

関係

両極

出現

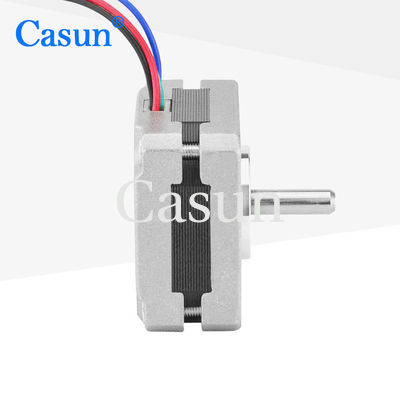

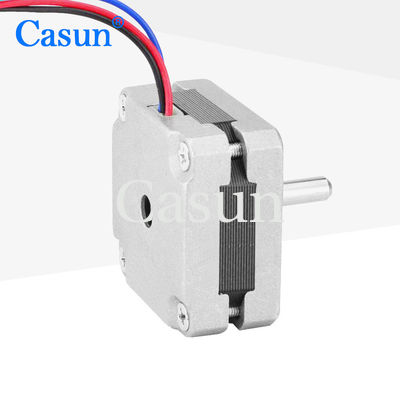

100mN.M 3Dプリンター ステッピング モーター12.6V NEMA16の4フェーズのステッピング モーター 0

次元



100mN.M 3Dプリンター ステッピング モーター12.6V NEMA16の4フェーズのステッピング モーター 1






作動の指定





ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC









トルクのカーブ











サブモデル



モデル トルクの保持 ステップ角度 モーター長さ タイプのシャフト 評価される流れ
39SHD0001-20 100mN.m 1.8° 20mm 円形シャフト
20mm
0.48A
39SHD0504-20 100mN.m 1.8° 22mm 円形シャフト
20mm
0.4A
39SHD0611-20 200mN.m 1.8° 25mm 円形シャフト
20mm
0.4A
39SHD0302-20 220mN.m 1.8° 34mm 円形シャフト
20mm
0.4A
39SHD0401-24 220mN.m 1.8° 38mm 円形シャフト
24mm
0.4A
39SHD0801-24B 220mN.m 1.8° 48mm Dシャフト
24mm
0.4A





ダウンロード







私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:

エンコーダー

ブレーキ

変速機

シャフト

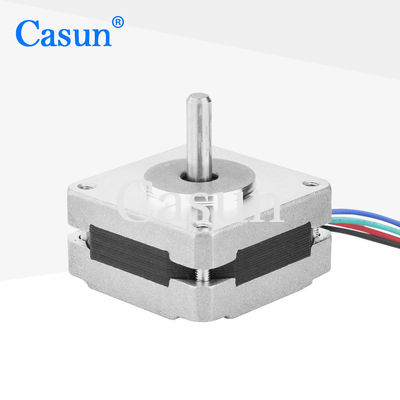

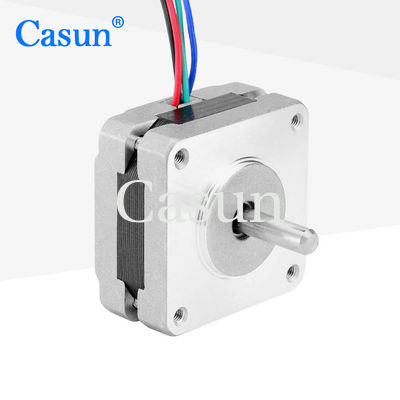

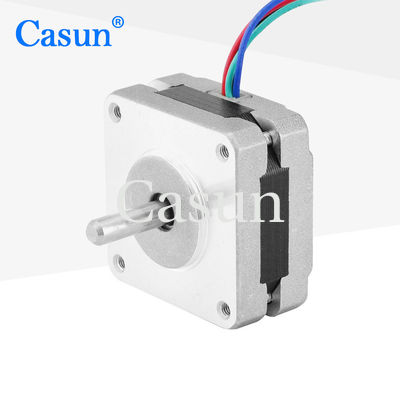

100mN.M 3Dプリンター ステッピング モーター12.6V NEMA16の4フェーズのステッピング モーター 2 100mN.M 3Dプリンター ステッピング モーター12.6V NEMA16の4フェーズのステッピング モーター 3 100mN.M 3Dプリンター ステッピング モーター12.6V NEMA16の4フェーズのステッピング モーター 4 100mN.M 3Dプリンター ステッピング モーター12.6V NEMA16の4フェーズのステッピング モーター 5



次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
