起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROSH,ISO |
モデル番号 | 20SHD0250-10SK |

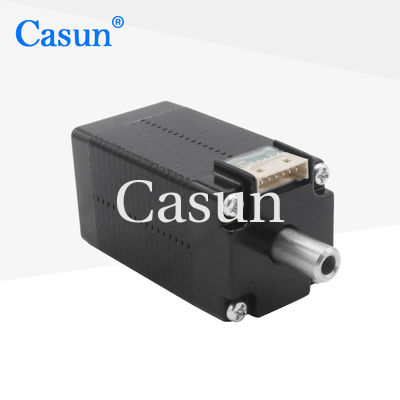

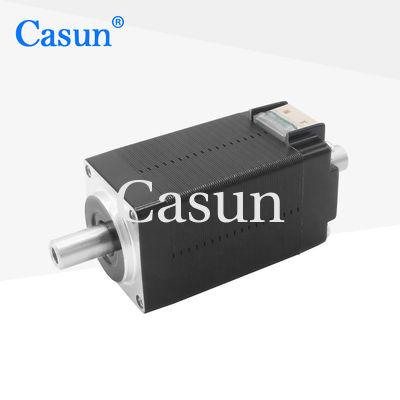

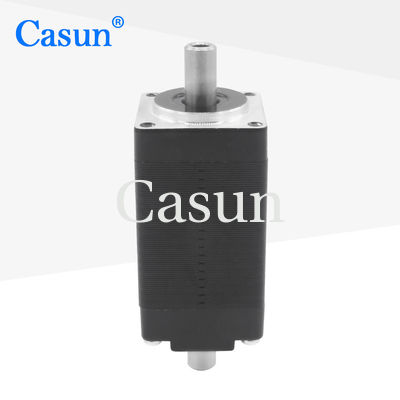

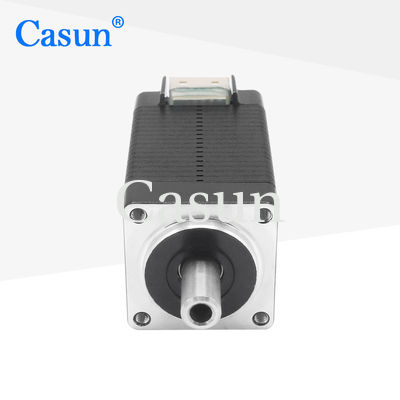

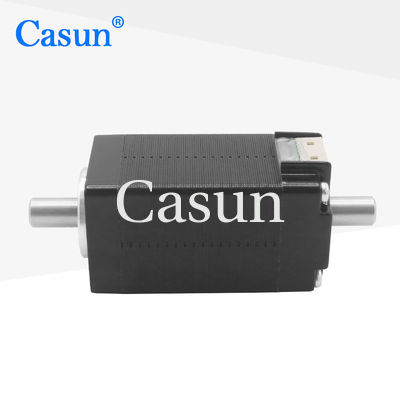

20二重軸線の空のステッピング モーターは二重軸線の構造を備えている。
通常、1つの軸線は回転、他の軸線は信号、ポンプ ガスか液体の送信に使用することができるが等のために使用される。
それは多数操作を同時に要求する状態のために非常に適している。
特徴:
ステップ天使
|
1.8 ° |
Framのサイズ
|
42のmm |
段階の数
|
2フェーズ |
評価される流れ
|
0.6 A |
トルクの保持
|
32 mN.m |
抵抗
|
9.0 Om |
インダクタンス
|
3.2mH |
回転子の慣性
|
3.8 g cm ² |
モーター重量
|
0.1 kg |
鉛の数
|
4 |
関係
|
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲(%):85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
Casunモデル | 概要モデル | 角度 | モーター長さ | 評価される流れ | トルクの保持 |
B20SHD4353-10 | 8HS11-0204S | 1.8° | 28mm | 0.2A | 0.016 N.m |
8HS12-0506S | 1.8° | 28mm | 0.5A | 0.018N.m | |
20SHD0501-10 | 8HS13-0604S | 1.8° | 34.3mm | 0.6A | 0.018N.m |
8HS15-0304S | 1.8° | 38mm | 0.3A | 0.03N.m | |
20SHD4255-10X | 8HS15-0604S | 1.8° | 38mm | 0.6A | 0.04N.m |
20SHD4101-20 | 1.8° | 42mm | 0.8A | 0.03N.m |
