近いループ ステッピング モーター
Created with Pixso.

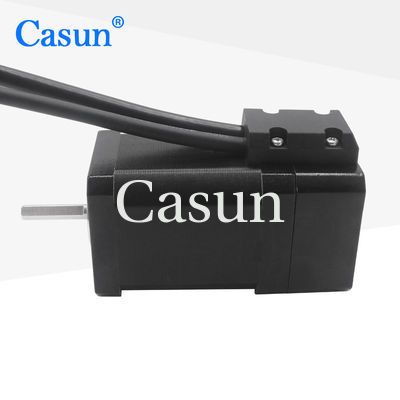

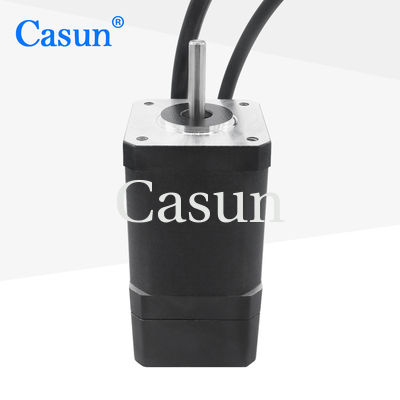

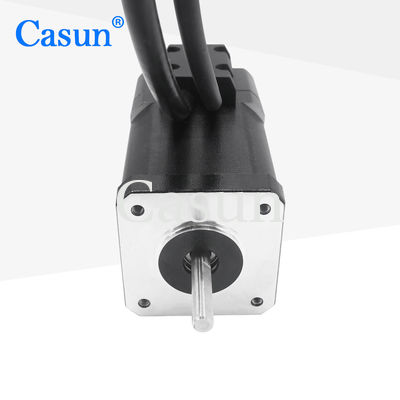

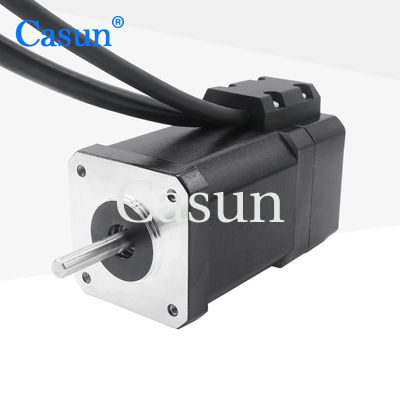

エンコーダーのセリウムROSHが付いている42x42x60mm NEMA 17の閉じたループのステッピング モーター

エンコーダーのセリウムROSHが付いている42x42x60mm NEMA 17の閉じたループのステッピング モーター

ブランド名: Casun
モデル番号: 42SHD4806-24BQH
MOQ: 1pc
価格: $20-$28
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29x18cm
ハイライト:

60mm NEMA 17の閉じたループのステッピング モーター

,

42x42x60mm NEMA 17

,

エンコーダーが付いている閉じたループのステッピング モーター

製品の説明

42のクローズド・ループ ステッピング モーターは外的なフィードバック システムを採用し、閉ループ制御の機能がある。



この制御方式はモーターの安定性、正確さおよび積載量を非常に改善できよい動的応答がある。



特徴:

  • 利用できる両極か単極版

  • 提供しなさい「多数の国際的な証明」を

  • シングルまたはダブル シャフト版で利用できる

  • 12年間中国に確立し、800人以上の顧客に役立った。

  • カスタム化要求あり次第

次元



エンコーダーのセリウムROSHが付いている42x42x60mm NEMA 17の閉じたループのステッピング モーター 0







モーター指定



ステップ天使



1.8 °

Framのサイズ



42のmm

段階の数



2フェーズ

評価される流れ



1.5 A

トルクの保持



860 mN.m

抵抗



3.5 hm

インダクタンス



9.0 mH

回転子の慣性



102 g cm ²

モーター重量



0.62 kg

エンコーダーPulsh



2500

関係



両極



作動の指定



モーター



ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC



エンコーダー







電圧:5ボルト

出力:+ A-B + B - Z + Z -













トルクのカーブ











サブモデル

モデル トルクの保持 ステップ角度 長さ タイプのシャフト 評価される流れ
42SHD4950 0.13N.m 1.8° 20mm Dシャフト20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Dシャフト20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Dシャフト20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Dシャフト24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Dシャフト24mm 2.1A

ダウンロード



私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:
エンコーダー      |        ブレーキ       |       変速機       |      シャフト

エンコーダーのセリウムROSHが付いている42x42x60mm NEMA 17の閉じたループのステッピング モーター 1 エンコーダーのセリウムROSHが付いている42x42x60mm NEMA 17の閉じたループのステッピング モーター 2 エンコーダーのセリウムROSHが付いている42x42x60mm NEMA 17の閉じたループのステッピング モーター 3 エンコーダーのセリウムROSHが付いている42x42x60mm NEMA 17の閉じたループのステッピング モーター 4





次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
