鉛ねじステッピング モーター
Created with Pixso.

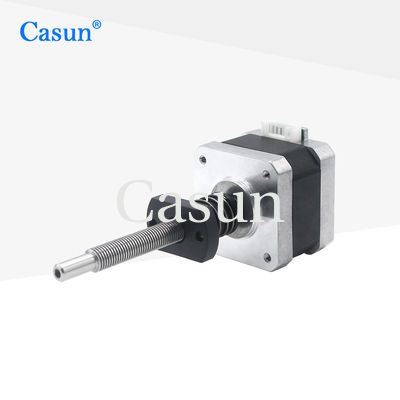

鉛ねじ42mm線形ステップ・モータを搭載する捕虜34mm NEMA 17のステッピング モーター

鉛ねじ42mm線形ステップ・モータを搭載する捕虜34mm NEMA 17のステッピング モーター

ブランド名: Casun
モデル番号: 42SHD0034-81NP
MOQ: 1PC
価格: $9.68-$14
支払条件: D/A、T/T、L/C、D/P
供給能力: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

捕虜34mm NEMA 17

,

34mm NEMA 17のステッピング モーター

,

42mmの線形ステップ・モータ

製品の説明

42mm 外部駆動スクリューモーターのスクリュードライブ構造は、より大きなトルクを生成することができ、高トルクと安定性が必要な用途に適しています。

スクリュードライブ構造により停止時のモーターの逆回転が軽減され、制御精度と信頼性が向上します。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • ディーラー募集中!!

  • 当社のエンジニアが 48 時間以内にご連絡し、最適なソリューションを提供いたします

  • 中国で12年間設立され、800社以上の顧客にサービスを提供してきました。

寸法

鉛ねじ42mm線形ステップ・モータを搭載する捕虜34mm NEMA 17のステッピング モーター 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



42mm

フェーズ数



2フェーズ

定格電流



1.28A

保持トルク



300mN.m

抵抗



5.0Ω

インダクタンス



6.2mH

ローター慣性



38 g-cm2

モーター重量



0.22kg

送りねじ



Tr8X1

繋がり



バイポーラ



動作仕様





ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間

シャフトラジアル遊び:0.02Max.(450g荷重)

シャフト軸方向の遊び:0.08Max.(450g荷重)

最大。ラジアル力:28N(フランジから20mm)

最大。軸力):10N







トルク曲線





サブモデル



モデル 保持トルク ステップ角度 モーターの長さ シャフトの種類 定格電流
42SHD4950 0.13N・m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N・m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N・m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59Nm 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N・m 1.8° 60mm Dシャフト-24mm 2.1A





身長 ネジの直径 ピッチ ネジの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20~1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸

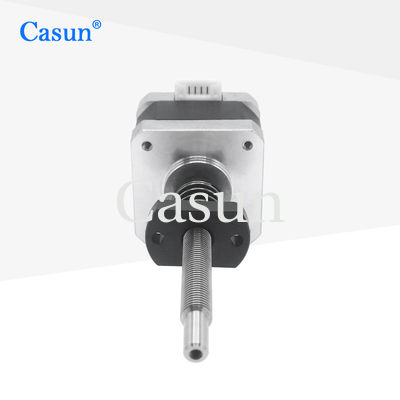

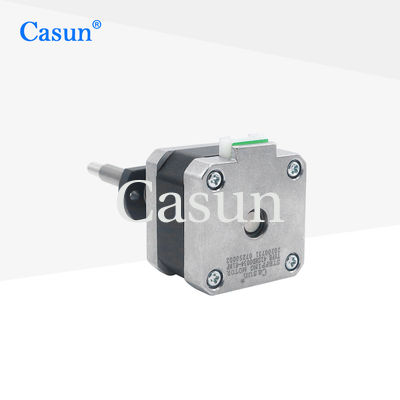

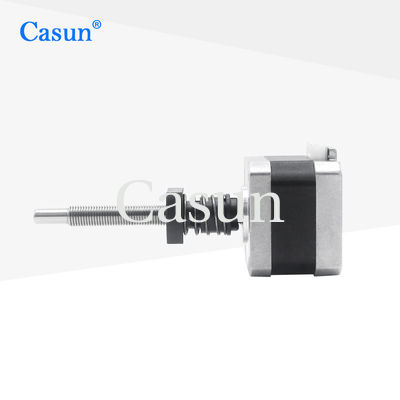

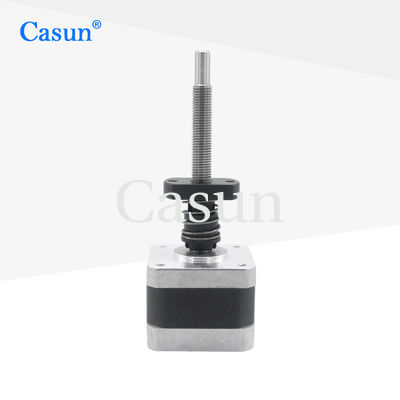

鉛ねじ42mm線形ステップ・モータを搭載する捕虜34mm NEMA 17のステッピング モーター 1 鉛ねじ42mm線形ステップ・モータを搭載する捕虜34mm NEMA 17のステッピング モーター 2 鉛ねじ42mm線形ステップ・モータを搭載する捕虜34mm NEMA 17のステッピング モーター 3 鉛ねじ42mm線形ステップ・モータを搭載する捕虜34mm NEMA 17のステッピング モーター 4
