| ブランド名: | Casun |
| モデル番号: | 57SHD4425-46G |
| MOQ: | 1pc |
| 価格: | $22.49-$27 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+Month |

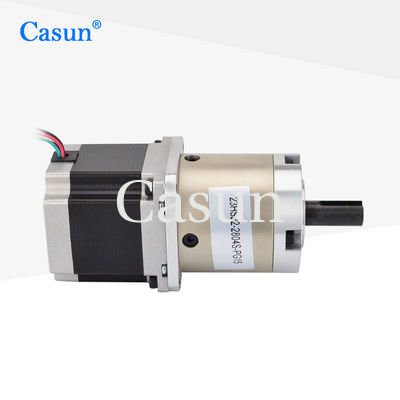

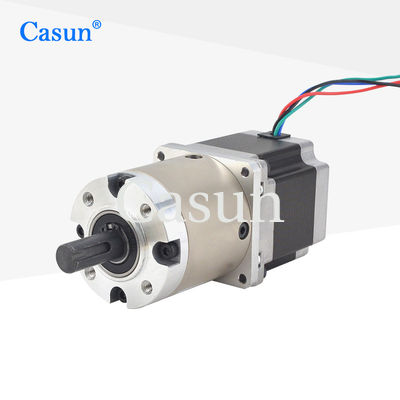

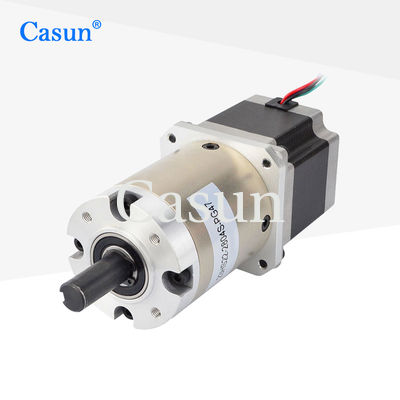

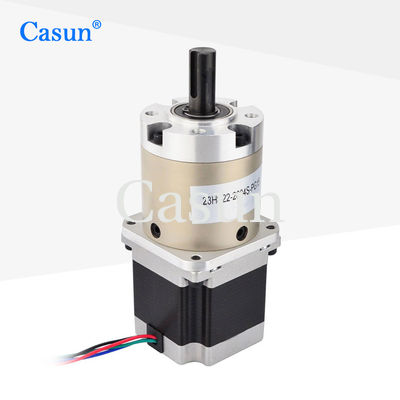

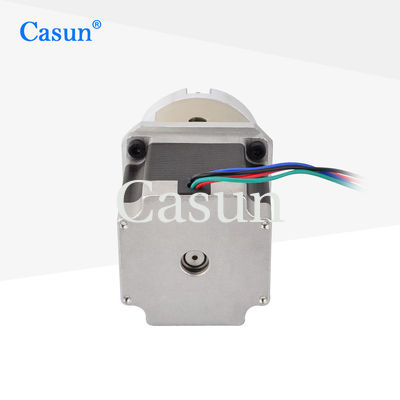

NEMA 23の減少モーターは速度を減らし、低い速度でより大きいトルクを出力でき、高いトルクが要求される状態のために適している減少メカニズムを通してトルクを高める。
工作機械装置、自動化された生産ライン、3Dプリンター、等のような分野で広く利用された。
特徴:
|
ステップ天使
|
1.8 ° |
|
Framのサイズ
|
57のmm |
|
段階の数
|
2フェーズ |
|
評価される流れ
|
2.8 A |
|
トルクの保持
|
1250mN.m |
|
抵抗
|
0.9 hm |
|
インダクタンス
|
2.5 mH |
|
回転子の慣性
|
260 g cm ² |
|
モーター重量
|
1.1 kg |
|
ギヤ縮小率
|
46.66:1 |
|
関係
|
両極 |
モーター
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲（%）:85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
ギヤ ボックス
材料の収容:金属
出力の忍耐:玉軸受
Max.Radialの負荷（フランジからの12mm）:≤250N
Max.Shaftの軸負荷:≤100N
シャフトの放射状の演劇（近くフランジを付けたようになるため）:≤0.08m
シャフトの軸演劇:≤0.4mm
正価格販売のバックラッシュ:≤2.5°
| モーター長さ | 変速機の長さ | Raio | 効率 | ||
| 41のmm 54のmm 76のmm 83のmm 100つのmm |
48のmm | 3.6 | 90% | ||
| 4.25 | |||||
| 60のmm | 12.96 | 80% | |||
| 15.3 | |||||
| 18.1 | |||||
| 72のmm | 46.66 | 70% | |||
| 55.08 | |||||
| 65.025 | |||||
| 76.77 | |||||
