連動させられたステッピング モーター
Created with Pixso.

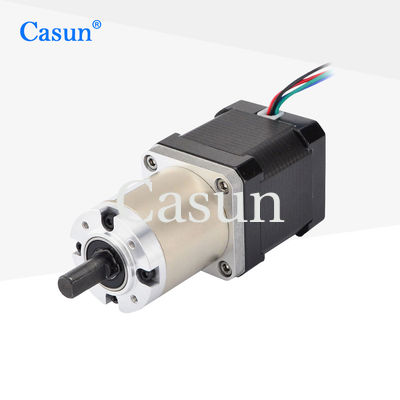

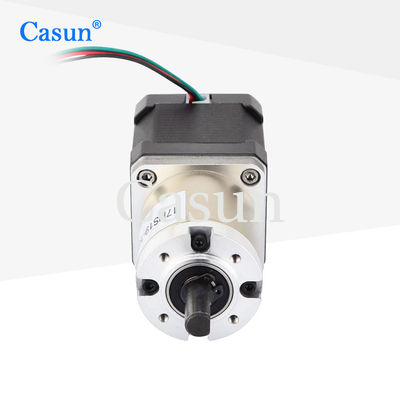

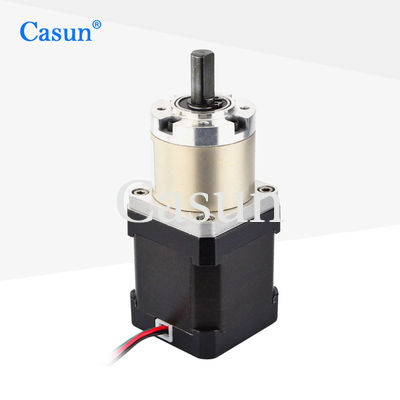

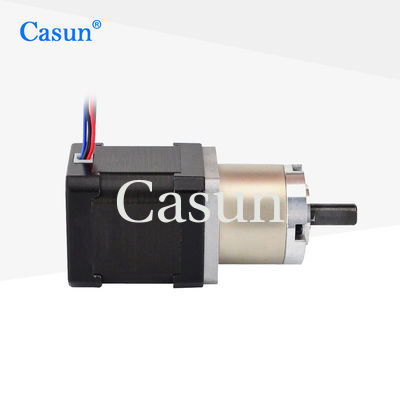

Nema 17 減速機ステッピング モーター、42x42x48mm 1.8 度 2 相、440 mN.m 保持トルク

Nema 17 減速機ステッピング モーター、42x42x48mm 1.8 度 2 相、440 mN.m 保持トルク

ブランド名: Casun
モデル番号: 42SHD4419-51G
MOQ: 1pc
価格: $16.49-$24.14
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
Place of Origin:
CHINA
証明:
CE,ROHS,ISO
保持トルク:
440mN.m
導線:
4
長さ:
48mm
評価される流れ:
1.68A
評価される電圧:
12V
ギヤ縮小率:
50.9:1
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

1.8Deg NEMA 17はステッピング モーターを連動させた

,

二相連動させられたステッピング モーター

,

連動になる42x42x48mm NEMA 17

製品の説明

42mm減速ステッピングモータは、ステッピングモータと減速機の特性を組み合わせ、精密な位置決め制御を可能にし、高精度な位置決めが必要な用途に適しています。

オープンループ制御により位置フィードバックが不要になり、消費電力が削減されます。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • カスタムサービスを提供し、受託製造も受け付けます。ディーラー募集中!!

  • シングルシャフトまたはダブルシャフトのバージョンが利用可能

  • プロのドライブトレイン ソリューション スペシャリスト

  • リクエストに応じてカスタマイズ

寸法

Nema 17 減速機ステッピング モーター、42x42x48mm 1.8 度 2 相、440 mN.m 保持トルク 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



42mm

フェーズ数



2フェーズ

定格電流



1.68A

保持トルク



440mN.m

抵抗



1.65Ω

インダクタンス



2.8mH

ローター慣性



38 g-cm2

モーター重量



0.56kg

減速比





50.9:1

繋がり



バイポーラ



動作仕様



モーター



ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間



ギアボックス



ハウジング材質:金属
出力側ベアリング:ボールベアリング
最大ラジアル荷重(フランジから12mm):≤80N
最大シャフト軸方向荷重:≤30N
シャフトのラジアル遊び(フランジ付近):≤0.06mm
シャフトの軸方向の遊び:≤0.3mm
無負荷バックラッシ:1.5°











トルク曲線







サブモデル

モーターの長さ ギアボックスの長さ ライオ 効率
34mm

40mm

48mm

60mm
27.2mm 3.71 90%
5.18
35mm 13.76 80%
19.2
26.8
42.7mm 51 70%
71
99.5
139


ダウンロード





当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸

Nema 17 減速機ステッピング モーター、42x42x48mm 1.8 度 2 相、440 mN.m 保持トルク 1 Nema 17 減速機ステッピング モーター、42x42x48mm 1.8 度 2 相、440 mN.m 保持トルク 2 Nema 17 減速機ステッピング モーター、42x42x48mm 1.8 度 2 相、440 mN.m 保持トルク 3 Nema 17 減速機ステッピング モーター、42x42x48mm 1.8 度 2 相、440 mN.m 保持トルク 4





「」をクリックしてください。見積もりを取得下の「」ボタンをクリックして、ご要望をお知らせください。
