ハイブリッドステッピングモーター
Created with Pixso.

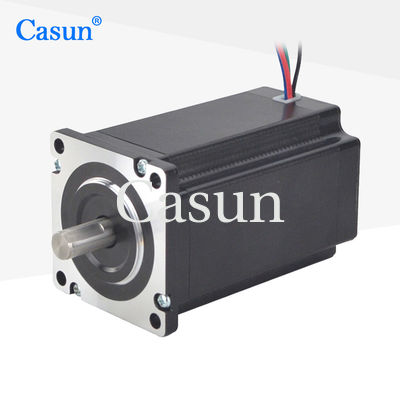

60x60x100mm NEMA 24のステッピング モーター4NM 36V CNCのステッピング モーターのキット

60x60x100mm NEMA 24のステッピング モーター4NM 36V CNCのステッピング モーターのキット

ブランド名: Casun
モデル番号: 60SHD4704-21B
MOQ: 1pc
価格: $14-$22
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
保持トルク:
4.0N.m
段階インダクタンス:
3.5mH
評価される流れ:
4.0A
シャフトの長さ:
21mm
ステップ角度:
1.8°
重量:
1.5kg
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

60x60x100mm NEMA 24

,

NEMA 24のステッピング モーター4NM

,

4NM 36V CNCのステッピング モーターのキット

製品の説明

60mmステッピングモーターは体積が大きく、大きな負荷に耐えることができます。

CNC工作機械や電子機器など、重荷重や高精度制御が要求される分野で幅広く使用されています。



特徴:

  • ディーラー募集中!!

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトのバージョンが利用可能

  • CEおよびRoHS承認済み

  • ハイテク産業および電子産業機器に対して「複数の国際認証」を提供します。

寸法

60x60x100mm NEMA 24のステッピング モーター4NM 36V CNCのステッピング モーターのキット 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



60mm

フェーズ数



2フェーズ

定格電流



4.0A

保持トルク



4000mN.m

抵抗



0.93Ω

インダクタンス



3.5mH

ローター慣性



1000 g-cm2

モーター重量



1kg

リードの数



4

繋がり



バイポーラ



動作仕様





ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間









トルク曲線







サブモデル

モデル ホールディング
トルク
評価済み
現在
抵抗
フェーズごと
インダクタンス
フェーズごと
戻り止め
トルク
ローター
慣性

ワイヤー
モーター
長さ
mN.m Ω mH mN.m g.cm² いいえ。 んん
60SHD4201 650 0.6 15 20 50 280 4 45
60SHD4401 1500 2.8 1 3.3 70 450 4 56
60SHD4601 3200 4.2 0.75 3.7 120 580 4 86
60SHD6602 2500 3 1.55 3.7 120 580 4


ダウンロード





当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸

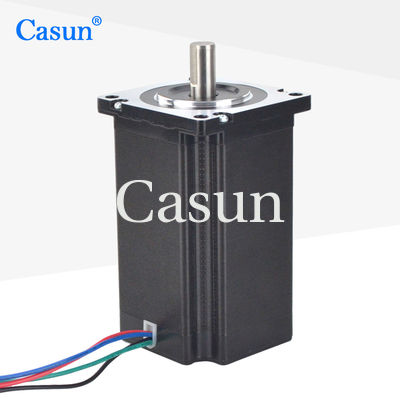

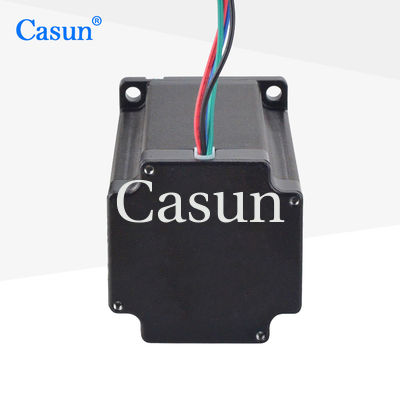

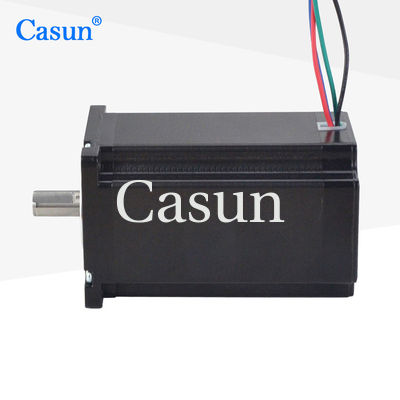

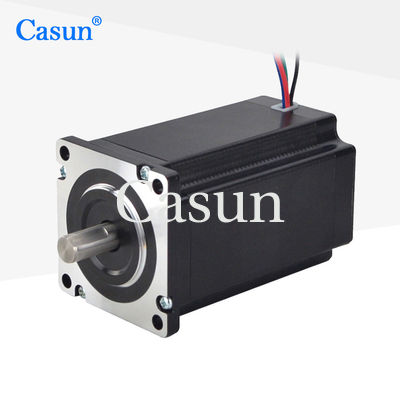

60x60x100mm NEMA 24のステッピング モーター4NM 36V CNCのステッピング モーターのキット 1 60x60x100mm NEMA 24のステッピング モーター4NM 36V CNCのステッピング モーターのキット 2 60x60x100mm NEMA 24のステッピング モーター4NM 36V CNCのステッピング モーターのキット 3 60x60x100mm NEMA 24のステッピング モーター4NM 36V CNCのステッピング モーターのキット 4
