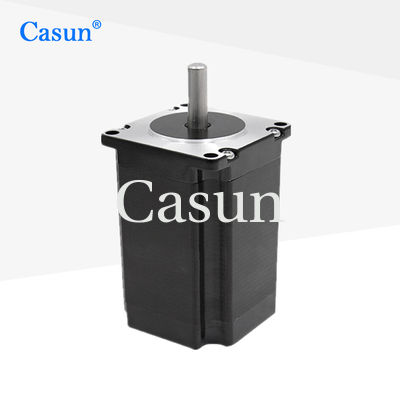

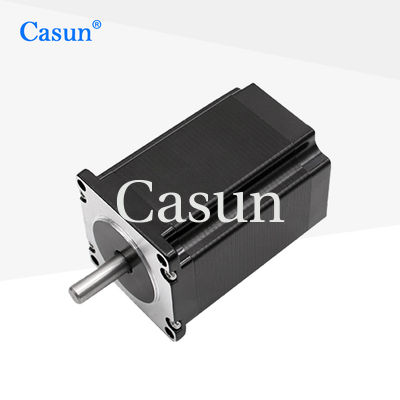

57mm雑種のステッピング モーター シリーズはサイズの範囲入って来、強い把握トルクを提供する。

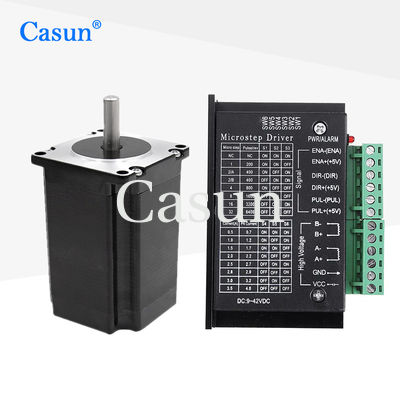

振動を減し、より大きいステップ決断を作り出すため、microstepping運転者との使用。
標準的な版を選ぶか、または特に形成された版を頼みなさい。
特徴:
ステップ天使
|
1.8 ° |
Framのサイズ
|
57のmm |
段階の数
|
2フェーズ |
評価される流れ
|
2.8A |
トルクの保持
|
2000mN.m |
抵抗
|
1.5hm |
インダクタンス
|
5mH |
回転子の慣性
|
460 g cm ² |
モーター重量
|
1つのkg |
鉛の数
|
4 |
関係
|
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲(%):85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
モデル | トルクの保持 | ステップ角度 | 長さ | タイプのシャフト | 評価される流れ |
57SHD4013-21B | 0.6N.m | 1.8° | 41mm | Dシャフト21mm | 1.0A |
57SHD4415-21B | 1.1N.m | 1.8° | 54mm | Dシャフト21mm | 3.0A |
57SHD4816-21B | 2.0N.m | 1.8° | 76mm | Dシャフト21mm | 3.0A |
57SHD4913-21B | 2.5N.m | 1.8° | 83mm | Dシャフト21mm | 3.0A |
57SHD4934-20B | 3.0N.m | 1.8° | 100mm | Dシャフト20mm | 3.0A |
