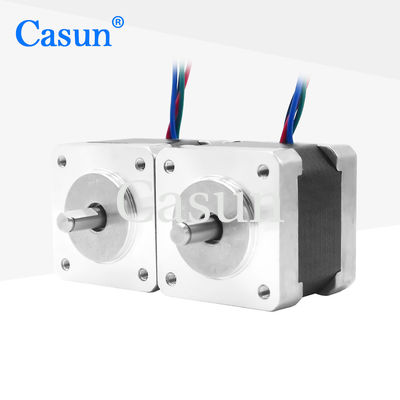

Casun Nema 14 高精度 230mN.m 0.75A ハイブリッドステップパー モーター 医療機器

Casun Nema 14 高精度 230mN.m 0.75A ハイブリッドステップパー モーター 医療機器

ブランド名: Casun
モデル番号: P35SHD4119-13P
MOQ: 1個
価格: $3.5~$4.15
支払条件: D/A,T/T,L/C,D/P
供給能力: 40000+PCS+月
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
段階:
2
隔熱クラス:
クラスB
段階の抵抗:
6.4オムス
流動:
0.75A
電圧:
4.8V
ボディ長さ:
34のmm
保持トルク:
230mN.m
体重:
0.2kg
軸長:
13のMM
パッケージの詳細:
カートン:38x29x18cm
製品の説明

Casun Nema 14 高精度 230 mN.m 0.75A ハイブリッドステッピングモーター(医療機器用)

このCasun Nema 14 高精度ステッピングモーターは、230 mN.mのトルクを0.75 Aで提供し、正確なモーションコントロールを必要とする医療機器向けに設計されています。そのハイブリッドステッピング技術により、スムーズな動作、高い信頼性、正確な位置決め



が保証され、デリケートな医療用途に最適です。コンパクトで効率的、そして高性能のために構築されています。

  • 特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッピング構造

  • シングルまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

ご要望に応じてカスタマイズ可能

寸法Casun Nema 14 高精度 230mN.m 0.75A ハイブリッドステップパー モーター 医療機器 0







モーター仕様



230 mN.m

1.8°



1.8°

34 mm



相数

シャフトの種類



定格電流

モデル



35SHD0801

230 mN.m



抵抗

6.4 オーム



インダクタンス

8.9 mH



ローター慣性

14 g.cm²



モーター重量

0.2 kg



接続



バイポーラ



動作仕様



モーター

ステップ角: 1.8°

最高温度: 最大80°C

周囲温度: -20 °C ~ 50°C

保管温度: -20 °C ~ 100°C

湿度範囲: 85%以下、結露しないこと

マグネットワイヤー絶縁: クラスB 130度C

絶縁抵抗: 500 VDCで100Mオーム



耐電圧: 1分間500 VDC







エンコーダー

電圧: 5 V



出力: A + A - B + B - Z + Z -



サブモデル モデル 保持トルク ステップ角 長さ シャフトの種類
定格電流 35SHD0307 230 mN.m 1.8° 34 mm Dシャフト-20mm
0.4 A 35SHD0001 230 mN.m 1.8° 34 mm Dシャフト-20mm
0.4 A

35SHD0102

230 mN.m 1.8° 34 mm Dシャフト-20mm
0.75 A 35SHD0801 230 mN.m 1.8° 40 mm Dシャフト-24mm



0.5 A



ダウンロード

当社の標準モーターがお客様のニーズを満たせない場合、


お客様のニーズに合わせてモーターをカスタマイズできます。

カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
オプション:

Casun Nema 14 高精度 230mN.m 0.75A ハイブリッドステップパー モーター 医療機器 1 Casun Nema 14 高精度 230mN.m 0.75A ハイブリッドステップパー モーター 医療機器 2 Casun Nema 14 高精度 230mN.m 0.75A ハイブリッドステップパー モーター 医療機器 3 Casun Nema 14 高精度 230mN.m 0.75A ハイブリッドステップパー モーター 医療機器 4





エンコーダー | ブレーキ | ギアボックス | シャフト見積もりを依頼する
