パンケーキ ステッピング モーター
Created with Pixso.

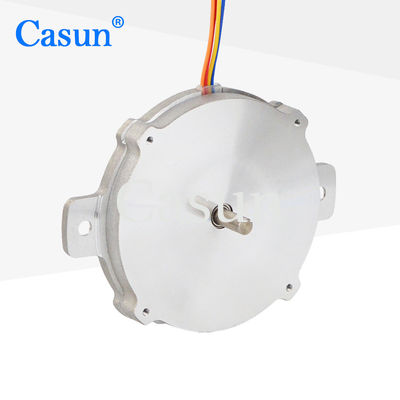

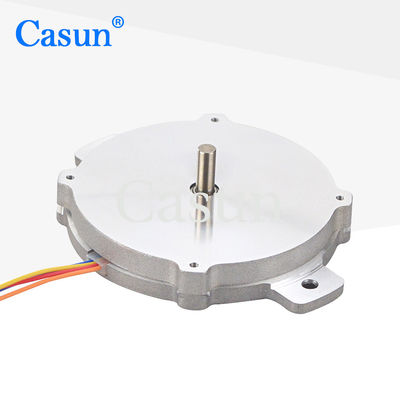

パンケーキ 57x57x13mm フラット ステッピング モーター Nema57 2.88V DC バイポーラ バージョン

パンケーキ 57x57x13mm フラット ステッピング モーター Nema57 2.88V DC バイポーラ バージョン

ブランド名: Casun
モデル番号: 57SHY4301-6
MOQ: 1pc
価格: $12.3-$13.84
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
prouct:
nema57
保持トルク:
135mN.m
評価される流れ:
1.2A
電圧:
2.88V DC
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

パンケーキフラットステッピングモーター、nema57フラットステッピングモーター

,

nema57 Flat Stepper Motor

製品の説明

Casun パンケーキステッピングモーター 57x57x13mm フラットステッピングモーター、高ステッピングモーター付き



NEMA23 フラットステッピングモーター 57 ミリメートル × 57 ミリメートル × 13 ミリメートルパンケーキステップモーター医療美容機器ロボティクス

ハイブリッド ステッピング モーター シリーズは、さまざまなサイズで強力な保持トルクを提供します。

マイクロステッピングドライバーと併用すると、振動が軽減され、より高いステップ分解能が得られます。

ベースライン バージョンを選択するか、独自のカスタマイズされた構成をリクエストします。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • リクエストに応じてカスタマイズ

寸法

パンケーキ 57x57x13mm フラット ステッピング モーター Nema57 2.88V DC バイポーラ バージョン 0





パンケーキ 57x57x13mm フラット ステッピング モーター Nema57 2.88V DC バイポーラ バージョン 1

モーター仕様



ステップエンジェル



1.8°

フレームサイズ



57mm

フェーズ数



2フェーズ

定格電流



1.2A

保持トルク



135mN.m

抵抗



3.5時

インダクタンス



1.8mH

ローター慣性



15g-cm2

モーター重量



75g

リードの数



4

繋がり



バイポーラ



動作仕様





ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間









トルク曲線





サブモデル



モデル モーターの長さ 現在 保持トルク
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13-15mm 0.5A 25mN.m
P28SHD4950 17.9mm 0.5A 35mN.m


ダウンロード





当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸
