捕虜のステッピング モーター
Created with Pixso.

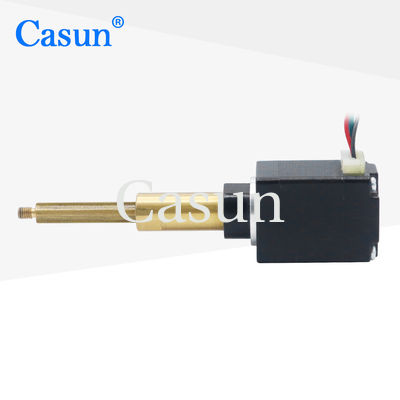

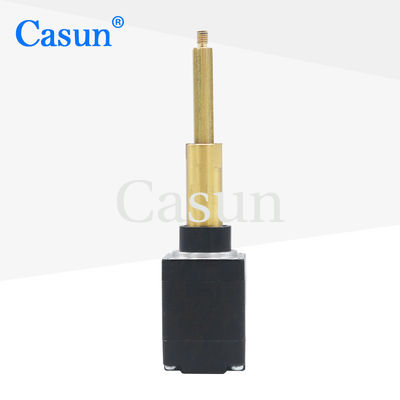

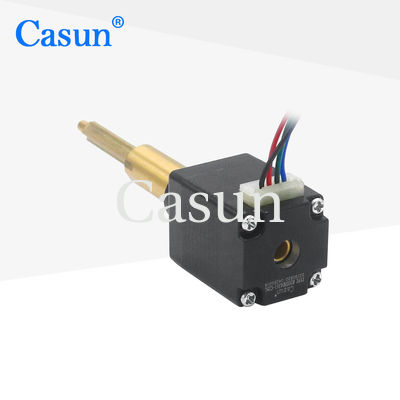

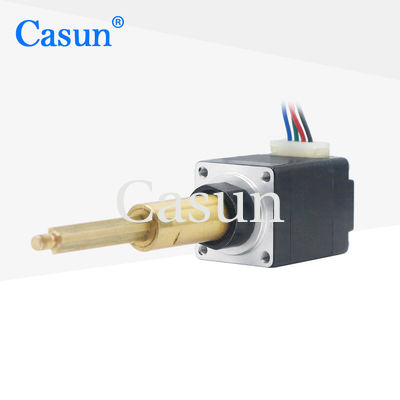

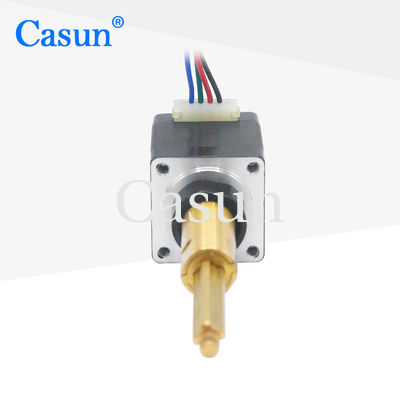

Casunの捕虜のステッピング モーター マイクロNEMA 8の21000外的な線形アクチュエーター

Casunの捕虜のステッピング モーター マイクロNEMA 8の21000外的な線形アクチュエーター

ブランド名: Casun
モデル番号: B20SHD4353-C38L
MOQ: 1pc
価格: $26-$31
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

NEMA 8の21000外的な線形アクチュエーター

,

マイクロNEMA 8 21000

,

Casunの捕虜のステッピング モーター

製品の説明

20mm雑種のステッピング モーター シリーズはいろいろなサイズの強力な把握トルクを提供する。

振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。

ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。



特徴:

  • 利用できる両極か単極版

  • 雑種の段階的な構造

  • シングルまたはダブル シャフト版で利用できる

  • セリウムおよびRoHSは承認した

  • カスタム化要求あり次第

次元



Casunの捕虜のステッピング モーター マイクロNEMA 8の21000外的な線形アクチュエーター 0







モーター指定



ステップ天使



1.8 °

Framのサイズ



20のmm

段階の数



2フェーズ

評価される流れ



0.24 A

小型推圧



0.5kg

抵抗



22 Om

インダクタンス



6.0 mH

回転子の慣性



2 g cm ²

モーター重量



0.1 kg

鉛ねじ



Tr3.5X4

関係



両極



作動の指定





ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC

シャフトの放射状の演劇:0.02Max.(450g負荷)

シャフトの軸演劇:0.08Max.(450g負荷)

最高。放射状力:28N (フランジからの20mm)

最高。軸力):10N







トルクのカーブ



Casunの捕虜のステッピング モーター マイクロNEMA 8の21000外的な線形アクチュエーター 1



サブモデル

モデル トルクの保持 ステップ角度 長さ タイプのシャフト 評価される流れ
35SHD0307-20 80mN.m 1.8° 20mm 円形シャフト
20mm
0.4A
35SHD0001-20 100mN.m 1.8° 26mm 円形シャフト
20mm
0.4A
35SHD0102-20B 150mN.m 1.8° 34mm Dシャフト20mm 0.75A
35SHD0801-20B 280mN.m 1.8° 40mm Dシャフト20mm 0.5A





モーター長さ かき立てなさい 次元 次元
27.5 mm 25.4 mm 27.5 mm 17.2 mm最高
31.8 mm 33.9 mm 22のmm最高
38.1 mm 40.2 mm 28のmm最高


ダウンロード







私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は含んでいるが、ステップごとの特別なシャフト、巻く変数、設置次元、旅行、Liear旅行、等に限られない。







次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
