非捕虜のステッピング モーター
Created with Pixso.

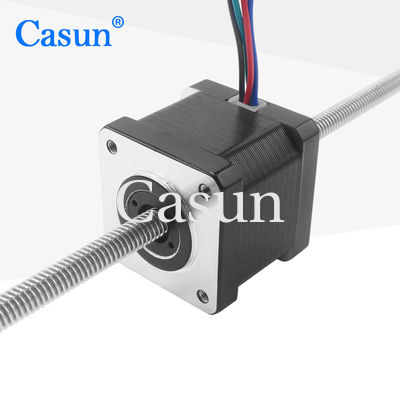

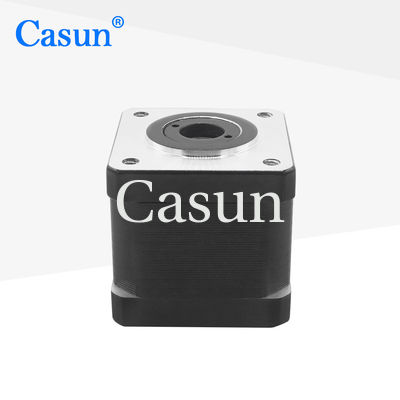

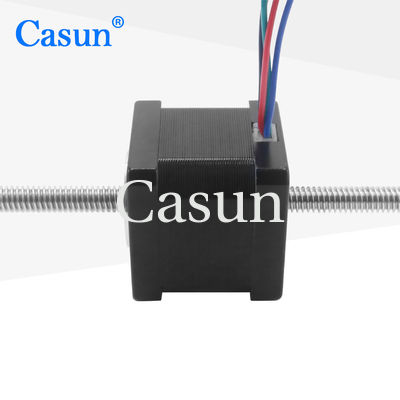

NEMA 14の非捕虜の鉛ねじステッピング モーター34mm Tr6.35 35mmの線形ステップ・モータ

NEMA 14の非捕虜の鉛ねじステッピング モーター34mm Tr6.35 35mmの線形ステップ・モータ

ブランド名: Casun
モデル番号: P35SHD4150-257T4
MOQ: 1pc
価格: $9.68-$16
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

非捕虜の鉛ねじステッピング モーター

,

NEMA 14の非捕虜の鉛ねじ

,

鉛ねじステッピング モーター34mm

製品の説明

サイズの範囲では、35mm雑種のステッピング モーター シリーズは強い把握トルクを提供する。

振動を減し、より大きいステップ決断を作り出すため、microstepping運転者との使用。

標準的な版を選ぶか、または特に形成された版を頼みなさい。



特徴:

  • 利用できる両極か単極版

  • 専門のdrivetrainの解決の専門家

  • シングルまたはダブル シャフト版で利用できる

  • 提供の通関サービス

  • 専門の研究開発の製造業

次元



NEMA 14の非捕虜の鉛ねじステッピング モーター34mm Tr6.35 35mmの線形ステップ・モータ 0







モーター指定



ステップ天使



1.8 °

Framのサイズ



35のmm

段階の数



2フェーズ

評価される流れ



1.0A

トルクの保持



190 mN.m

抵抗



3.5 hm

インダクタンス



3.6 mH

回転子の慣性



20 g cm ²

モーター重量



0.18 kg

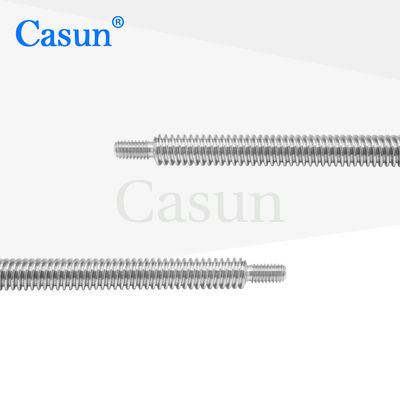

鉛ねじ



Tr6.35X2.4384

関係



両極



作動の指定





ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC

シャフトの放射状の演劇:0.02Max.(450g負荷)

シャフトの軸演劇:0.08Max.(450g負荷)

最高。放射状力:28N (フランジからの20mm)

最高。軸力):10N







トルクのカーブ







サブモデル

モデル トルクの保持 ステップ角度 長さ タイプのシャフト 評価される流れ
35SHD0307-20 80mN.m 1.8° 20mm 円形シャフト
20mm
0.4A
35SHD0001-20 100mN.m 1.8° 26mm 円形シャフト
20mm
0.4A
35SHD0102-20B 150mN.m 1.8° 34mm Dシャフト20mm 0.75A
35SHD0801-20B 280mN.m 1.8° 40mm Dシャフト20mm 0.5A



ボディ長さ ねじの直径 ピッチ ねじの長さ
20のmm

26のmm

34のmm

40のmm

50のmm

5 2 20-1000のmm
4
5.56 9.7536
6.35 6.35
6.5 3
8 2
M5 1.6


ダウンロード







私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:
エンコーダー      |        ブレーキ       |       変速機       |      シャフト

NEMA 14の非捕虜の鉛ねじステッピング モーター34mm Tr6.35 35mmの線形ステップ・モータ 1 NEMA 14の非捕虜の鉛ねじステッピング モーター34mm Tr6.35 35mmの線形ステップ・モータ 2 NEMA 14の非捕虜の鉛ねじステッピング モーター34mm Tr6.35 35mmの線形ステップ・モータ 3 NEMA 14の非捕虜の鉛ねじステッピング モーター34mm Tr6.35 35mmの線形ステップ・モータ 4





次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
